האמת שמאחורי הלחמות PCB (Printed Circuit Board – מעגל מודפס): איך זיהוי עבודה חובבנית יחסוך לכם נזק באלקטרוניקה

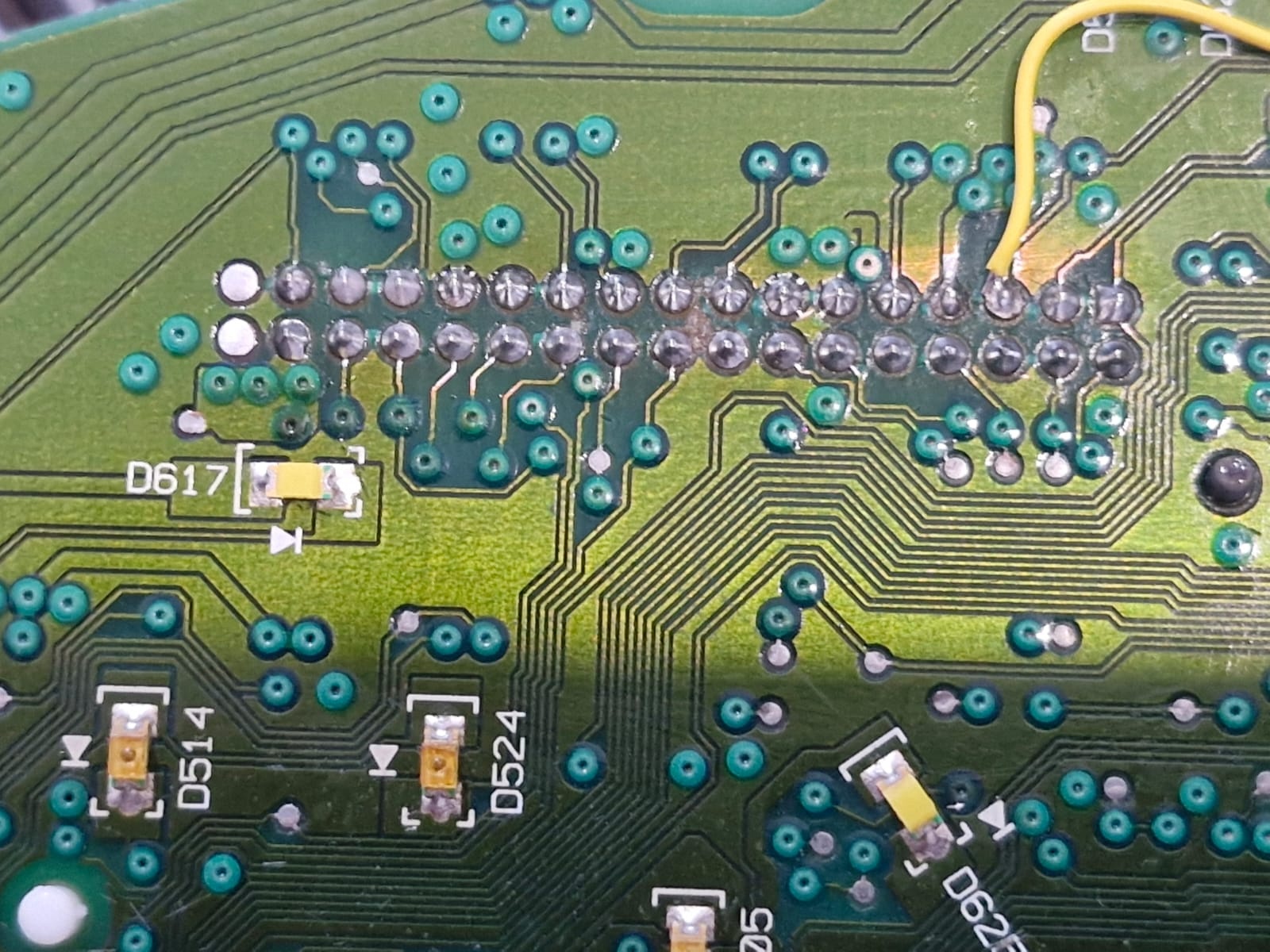

תקריב של לוח אם אלקטרוני (PCB) ירוק לאחר תיקון מקצועי ונקי במעבדה. נקודות ההלחמה מבריקות ותקינות, ונראה חוט ג'מפר (Jumper Wire) דק בצבע צהוב המולחם בצורה מדוייקת ונקי משאריות, כחלק משחזור מוליך בלוח.

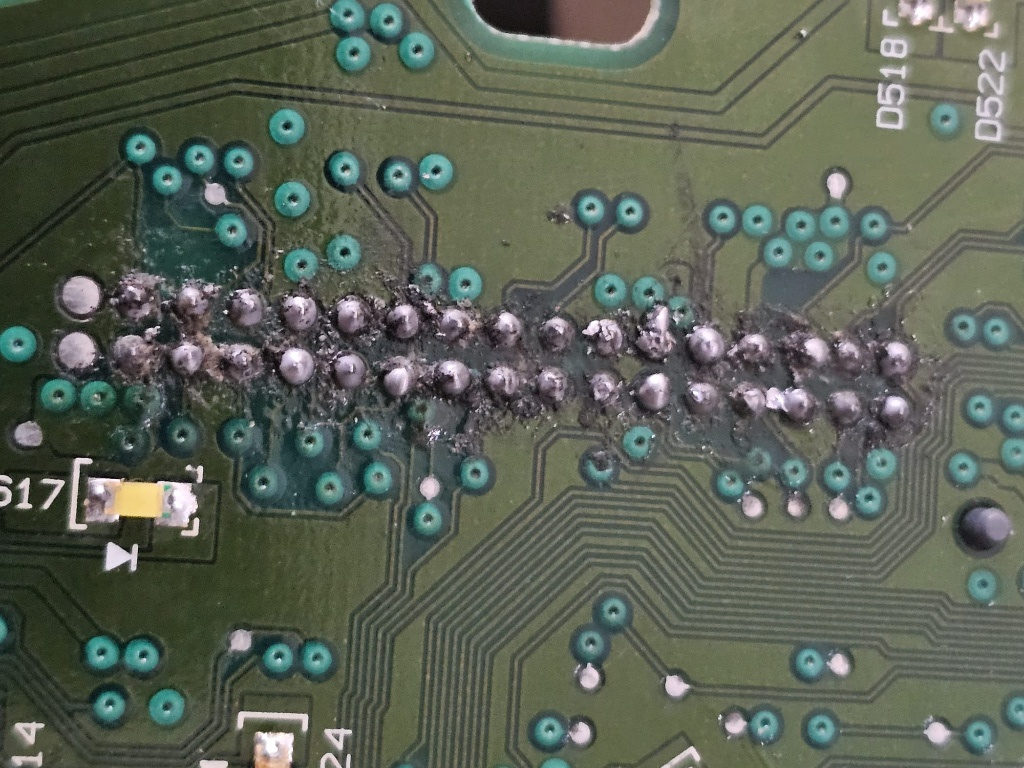

תקריב של לוח אם אלקטרוני (PCB) ירוק המציג שורת הלחמות לקויות ושרופות. נראים סימני חריכה קשים בגוון חום-שחור מסביב לנקודות החיבור של הרכיבים, המעידים על חימום יתר ושאריות פלקס שרוף.

בעולם האלקטרוניקה והמעגלים המודפסים מסוג PCB (Printed Circuit Board – מעגל מודפס), איכות ההלחמה אינה עניין קוסמטי בלבד – היא הגורם המרכזי שקובע את אמינות המערכת. לקוחות רבים מגיעים אלינו לאחר שכרטיסים אלקטרוניים יקרים עברו ניסיון תיקון אצל טכנאים ללא הציוד וההכשרה המתאימים.

מאפייני עבודת הלחמה לקויה

כשמסתכלים מקרוב על הלחמה שבוצעה באופן חובבני, מזהים מיד מספר כשלים קריטיים:

• חום יתר ונזק תרמי: שימוש במלחם לא מבוקר טמפרטורה, שורף את שכבת ה-Solder mask (שכבת הלקה המגנה על הלוח והמוליכים) ואת הפלקס (Flux – חומר ניקוי ומסייע להתכת הבדיל), ומחליש את אחיזת מוליכי הנחושת.
• שאריות פלקס פחמני: שריפת פלקס (Flux) משאירה משקעים שחורים. משקעים אלו לא רק מכוערים, אלא עלולים לחלחל, לאגור לחות וליצור קצרים.
• הלחמות קרות ומגעים רופפים: בדיל שלא הגיע לטמפרטורת התכה נכונה אינו יוצר Intermetallic bonding (חיבור מולקולרי חזק בין המתכות) בין פין הרכיב למשטח הלוח. כשל זה יוצר Cold solder joints (חיבורי בדיל לקויים שעלולים להתנתק) וגורם לנתקים חלקיים תחת עומס תרמי או מכני.

איך נראה תיקון מקצועי במעבדה?

בתמונה הנגדית ניתן לראות את הלוח לאחר שחזור מלא במעבדה שלנו:

• סדירות נקודות ההלחמה: כל נקודה קיבלה את כמות הבדיל המדויקת, ליצירת החזר אור נקי וחיבור מכני וחשמלי מלא.
• שילוב ג'מפר (Jumper wire – חוט גישור מבודד לשחזור נתיבי הולכה מנותקים): במידה ומוליך הנחושת המקורי בלוח נפגע מחימום היתר הקודם, בוצע גישור מבוקר באמצעות מוליך מבודד המולחם ישירות לנקודות הקצה הרלוונטיות, ללא פגיעה במוליכים סמוכים.
• טיהור המשטח: הלוח עובר ניקוי כימי ייעודי שמסיר את כל השאריות, מה שמבטיח עמידות לאורך זמן.

תיקון אלתור עלול לעלות בהחלפת כרטיס או מכשיר שלם. במעבדה שלנו מתקנים נכון – מהפעם הראשונה.
